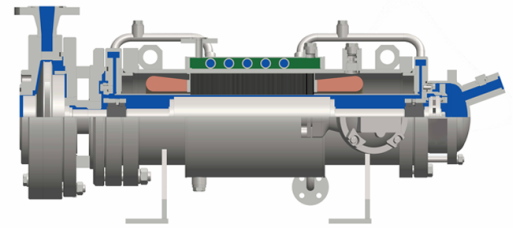

ГЕРМЕТИЧНЫЕ НАСОСЫ ТИПА БЭН
ГЕРМЕТИЧНЫЕ НАСОСЫ ТИПА БЭН
Для оптимального подбора характеристик герметичных электронасосов типа БЭН с учетом конкретных условий их эксплуатации (подача, напор, температура, плотность и вязкость перекачиваемой жидкости, материал проточной части и т.д.) CRIS Hermetic Pumps рекомендует Заказчику заполнить опросный лист и передать его на рассмотрение.
Герметичные насосы БЭН одноступенчатые
Герметичные моноблочные одноступенчатые;
Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;
Взрывозащита в соответствии с 1ExdsIIBT (1-4)X, 1ExdsIICT (1-4) X.
|
Производительность
|
0,5 - 500 m3/h;
|
|
Высота напора
|
20 - 200 m;
|
|
Число оборотов
|
1500 до 3000 min-1;
|
|
Рабочая температура
|
-100°C до +450 °C;
|
|
Вязкость
|
до 50 mm2/s
|
|
Давление в контуре
|
до 100 bar
|
|
Мощность двигателя
|
1,1 - 200 kW |
Герметичные электронасосы БЭН многоступенчатые
Герметичные моноблочные многоступенчатые;
Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;
Взрывозащита в соответствии с 1ExdsIIBT (1-4)X, 1ExdsIICT (1-4) X.
|
Производительность
|
0,5 - 500 m3/h;
|
|
Высота напора
|
40 - 400 m;
|
|
Число оборотов
|
1500 до 3000 min-1;
|
|
Рабочая температура
|
-100°C до +450 °C;
|
|
Вязкость
|
до 50 mm2/s
|
|
Давление в контуре
|
до 100 bar
|
|
Мощность двигателя
|
1,1 - 250 kW |
Герметичные насосы БЭН двухсторонние
Герметичные моноблочные двусторонние, многоступенчатые;
Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;
Взрывозащита в соответствии с 1ExdsIIBT (1-4)X, 1ExdsIICT (1-4) X.
|
Производительность
|
0,5 - 250 m3/h;
|
|
Высота напора
|
80 - 1000 m;
|
|
Число оборотов
|
1500 до 3000 min-1;
|
|
Рабочая температура
|
-100°C до +450 °C;
|
|
Вязкость
|
до 50 mm2/s
|
|
Давление в контуре
|
до 100 bar
|
|
Мощность двигателя
|
5 - 250 kW |
Пример условного обозначения электронасоса типа БЭН:
Электронасос центробежный герметичный одноступенчатый 1БЭН 221 SF 37267809-002:2007, где:
1 – порядковый номер модернизации;
БЭН – бессальниковый электронасос;
221 – порядковый регистрационный номер.
Примечания
В перекачиваемой жидкости допускается наличие неабразивных включений размером до 0,2 мм и до 0,2% по массе.
Материалы деталей проточной части электронасосов условное обозначение:
К – нержавеющие стали 12Х18Н10Т ГОСТ 5632-72, 12Х18Н9ТЛ ГОСТ 977-88;
Е – нержавеющие стали 10Х17Н13М2Т ГОСТ 5632-72, 12Х18Н12М3ТЛ ГОСТ 977-88;
А, К1 – углеродистые стали (корпусные детали, крышки), нержавеющие стали 12Х18Н10Т ГОСТ 5632-72 (гильзы ротора и статора), 14Х18Н4Г4Л ГОСТ 977-88 (рабочие колеса, корпуса подшипников, детали узла пяты ), 20Х13 ГОСТ 5632-72 (вал ротора);
К, К1 – нержавеющие стали 20Х13 ГОСТ 5632-72, 20Х13Л ГОСТ 977-88 (вал ротора, элементы щелевых уплотнений насосной части); нержавеющие стали 12Х18Н10Т ГОСТ 5632-72, 12Х18Н9ТЛ ГОСТ 977-88 (остальные детали проточной части);
К, Е – нержавеющие стали 10Х17Н13М2Т ГОСТ 5632-72 (гильзы статора и ротора, рабочие колеса, корпуса подшипников), нержавеющие стали 12Х18Н10Т ГОСТ 5632-72,12Х18Н9ТЛ ГОСТ 977-88 (остальные детали проточной части).
