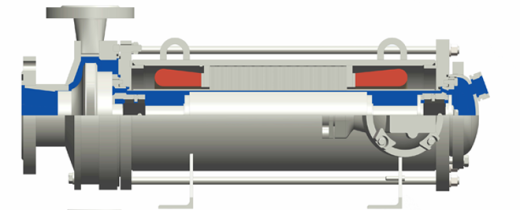

ГЕРМЕТИЧНЫЕ ЭЛЕКТРОНАСОСЫ ТИПА ЦГ
ГЕРМЕТИЧНЫЕ ЭЛЕКТРОНАСОСЫ ТИПА ЦГ
Герметичные насосы ЦГ, конструктивные исполнения 1, 4
Герметичные моноблочные одноступенчатые;
Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;
Взрывозащита в соответствии с 1ExdsIIBT 4X, 1ExdsIICT 4 X.
| Производительность: | 3,2 - 100 m3/h |
| Высота напора: | 12,5 - 125 m; |
| Число оборотов: | 1500 до 3000 min-1; |
| Рабочая температура: | макс +50 °C |
| Вязкость | до 50 mm2/s; |
| Давление в контуре: | до 50 bar; |
| Мощность двигателя: | 1,1 - 37 kWt. |
Герметичные центробежные электронасосы ЦГ, конструктивные исполнения 2, 5
Герметичные моноблочные одноступенчатые;
Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;
Взрывозащита в соответствии с 1ExdsIIBT 4X, 1ExdsIICT 4 X.
| Производительность: | 3,2 - 200 m3/h |
| Высота напора: | 12,5 - 200 m; |
| Число оборотов: | 1500 до 3000 min-1; |
| Рабочая температура: | макс +100 °C |
| Вязкость | до 50 mm2/s; |
| Давление в контуре: | до 50 bar; |
| Мощность двигателя: | 1,1 - 132 kWt. |
Герметичные центробежные насосы ЦГ, конструктивные исполнения 3, 6
Герметичные моноблочные одноступенчатые;
Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;
Взрывозащита в соответствии с 1ExdsIIBT (1-4)X, 1ExdsIICT (1-4) X.
| Производительность: | 3,2 - 200 m3/h |
| Высота напора: | 12,5 - 125 m; |
| Число оборотов: | 1500 до 3000 min-1; |
| Рабочая температура: | макс +360 °C |
| Вязкость | до 50 mm2/s; |
| Давление в контуре: | до 50 bar; |
| Мощность двигателя: | 1,1 - 75 kWt. |
Пример условного обозначения герметичного электронасоса типа ЦГ перекачивающего жидкости плотностью до 1000 кг/м3, вязкостью до 1 сСт, исполнения по взрывозащите 1ЕхdsIIВТ4 Х:
Электронасос центробежный герметичный 3ЦГ 100/50-К-30-5-У2 SF 37267809-002:2007, где:
3 - порядковый номер модернизации;
ЦГ - тип (центробежный герметичный);
100 - номинальная подача в метрах кубических в час (м3/ч);
50 - напор при номинальной подаче в метрах (м);
К - исполнение по материалу (см. примечание);
30 - номинальная мощность встроенного двигателя в киловаттах (кВт);
5 - конструктивное исполнение;
У2 - вид климатического исполнения и категория размещения по ГОСТ 15150-69;
SF 37267809-002:2007 - обозначение технических условий;
а) то же с исполнением по взрывозащите 1ЕхdsIIСТ4 Х:
Электронасос центробежный герметичный 3ЦГ 100/50-К-30-5С-У2 SF 37267809-002:2007;
б) то же при плотности перекачиваемой жидкости от 1000 до 1300 кг/м3 (вариант «а» обточки рабочего колеса) или от 1300 до 1600 кг/м3 (вариант «б»), вязкостью до 3 сСт:
Электронасос центробежный герметичный 3ЦГ 100/50а-К-30-5-У2 или 3ЦГ 100/50б-К-30-5-У2 SF 37267809-002:2007;
в) перекачивающего жидкости температурой ниже минус 40ºС, плотностью до 700 кг/м3 с двигателем меньшей мощности, чем в основном исполнении:
Электронасос центробежный герметичный 5ЦГ 50/80-К-18,5М-4Л-У2 SF 37267809-002:2007;
г) с предвключенным колесом (шнеком) с целью снижения допускаемого кавитационного запаса:
Электронасос центробежный герметичный 4ЦГ 100/125Н-К-55М-4Л-У2 SF 37267809-002:2007.
Примечания
1. Характеристика перекачиваемого продукта:
− плотность - до 1600 кг/м3
(для электронасосов ЦГ 25/12,5-3Б-1 и ЦГ50/12,5-5,5Б-1 - до 1800 кг/м3);
- вязкость-до 40 сСт;
- температура (см. таблицу);
- наличие твердых неабразивных включений - допускаются размером до 0,2 мм и до 0,2% по массе.
2. Указанные в таблице параметры даны для рабочей жидкости плотностью 1000 кг/м3 и
вязкостью 1 сСт.
3. При перекачивании жидкостей плотностью более 1000 кг/м3 и (или) с учетом вязкости
электронасосы поставляются с уменьшенным напором за счет обточки рабочего колеса по
наружному диаметру с целью исключения перегрузки двигателя.
4. Электронасосы меньшей номинальной мощности одного типоразмера, например, 1ЦГ 25/50-
5,5-1 (2,3,4,5,6), предназначены для перекачивания жидкости плотностью до 850 кг/м3.
5. Электронасосы изготавливаются на напряжение 380, 500, 660 В (оговаривается при заказе),
частоту тока 50 Гц.
6. Маркировка взрывозащиты:
- для электронасосов исполнений 1, 2, 4, 5 - 1ЕхdsIIВТ4 Х;
- для электронасосов исполнений 1С, 2С, 5С - 1ЕхdsIIСТ4 Х;
- для электронасосов исполнений 3, 6 - 1ЕхdsIIВТ1 – Т4 Х;
- для электронасосов исполнений 6 С - 1ЕхdsIIСТ1 – Т4 Х.
7. Электронасосы выпускаются в следующих исполнениях по материалу:
- А - углеродистая сталь;
- Е - нержавеющая сталь 10Х17Н13М2Т, 12Х18Н12М3ТЛ;
- К - нержавеющая сталь 12Х18Н10Т, 12Х18Н9ТЛ;
- К1 - экономнолегированная сталь 12Х21Н5Т, 10Х21Н5ТЛ.
Более подробная информация, включающая графические характеристики, схемы
обвязки и управления, описание конструкции, правила монтажа и эксплуатации, указана в
эксплуатационной документации на электронасосы.
Основные параметры электронасосов
Обозначение электронасоса - 1; Номинальная подача, м3/ч; - 2; Напор при номинальной подаче, м - 3; Рабочий интервал подач, м3/ч - 4; Допускаемый кавитационный запас при номинальной подаче, м - 5; Номинальная мощность встроенного двигателя, кВт - 6; Температура перекачиваемой жидкости, °C - 7; Вид охлаждения жидкостное (Ж) или без охлаждения (Б/О) - 8
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
ЦГ 6,3/20-1,1-2 (5)
|
6,3
|
20
|
2,5-9,5
|
0,9
|
1,1
|
-40...+100
|
Б/о
|
|
ЦГ 6,3/20-1,1-3
|
6,3
|
20
|
2,5-9,5
|
1,2
|
1,1
|
+100...+360
|
Ж
|
|
ЦГ 6,3/32-2,2-2 (5)
|
6,3
|
32
|
2,0-9,5
|
0,9
|
2,2
|
-40...+100
|
Б/о
|
|
ЦГ 6,3/32-2,2-3
|
6,3
|
32
|
2,0-9,5
|
1,2
|
2,2
|
+100...+360
|
Ж
|
|
ЦГ 12,5/50-4-2 (5)
|
12,5
|
50
|
3,5-18
|
1,0
|
4,0
|
-40...+100
|
Б/о
|
|
ЦГ 12,5/50-4-2С
|
12,5
|
50
|
3,5-18
|
1,0
|
4,0
|
-40...+100
|
Б/о
|
|
ЦГ 12,5/50-4-3 (6)
|
12,5
|
50
|
3,5-18
|
1,0
|
4,0
|
+100...+360
|
Ж
|
|
ЦГ 25/12,5-3Б-1
|
25
|
12,5
|
17,5-37,5
|
0,8
|
3,0
|
-40...+40
|
Б/о
|
|
ЦГ 25/20-3-2 (5)
|
25
|
20
|
18-36
|
2,6
|
3,0
|
-40...+100
|
Б/о
|
|
ЦГ 25/20-3-3 (6)
|
25
|
20
|
18-36
|
1,9
|
3,0
|
+100...+360
|
Ж
|
|
ЦГ25/50-7,5-1 (4)
|
25
|
50
|
15-37,5
|
1,5
|
7,5
|
-40...+40
|
Б/о
|
|
ЦГ 25/50-7,5-1С
|
25
|
50
|
15-37,5
|
1,5
|
7,5
|
-40...+40
|
Б/о
|
|
ЦГ 25/50-7,5-2 (5)
|
25
|
50
|
15-37,5
|
1,5
|
7,5
|
+40...+100
|
Ж
|
|
ЦГ 25/50-7,5-3 (6)
|
25
|
50
|
15-37,5
|
1,8
|
7,5
|
+100...+360
|
Ж
|
|
ЦГ 25/50-7,5-5С
|
25
|
50
|
15-37,5
|
1,5
|
7,5
|
+40...+100
|
Ж
|
|
ЦГ 25/50-5,5-1 (4)
|
25
|
50
|
15-37,5
|
1,5
|
5,5
|
-40...+40
|
Б/о
|
|
ЦГ 25/50-5,5-2 (5)
|
25
|
50
|
15-37,5
|
1,5
|
5,5
|
+40...+100
|
Ж
|
|
ЦГ 25/50-5,5-3 (6)
|
25
|
50
|
15-37,5
|
1,8
|
5,5
|
+100...+360
|
Ж
|
|
ЦГ 25/80-15-4
|
25
|
80
|
10-40
|
1,8
|
15,0
|
-40...+40
|
Б/о
|
|
ЦГ 25/80-15-5
|
25
|
80
|
10-40
|
1,8
|
15,0
|
+40...+100
|
Ж
|
|
ЦГ 25/80-15-5С
|
25
|
80
|
10-40
|
1,8
|
15,0
|
+40...+100
|
Ж
|
|
ЦГ 25/80-11-4
|
25
|
80
|
10-40
|
1,5
|
11,0
|
-40...+40
|
Б/о
|
|
ЦГ 25/80-11-5
|
25
|
80
|
10-40
|
1,5
|
11,0
|
+40...+100
|
Ж
|
|
ЦГ 25/80-11-5С
|
25
|
80
|
10-40
|
1,5
|
11,0
|
+40...+100
|
Ж
|
|
ЦГ 25/80-11-6
|
25
|
80
|
10-40
|
1,5
|
11,0
|
+100...+360
|
Ж
|
|
ЦГ 50/12,5-5,5Б-1
|
50
|
12,5
|
35-65
|
1,0
|
5,5
|
-40...+40
|
Б/о
|
|
ЦГ 50/50-15- 1 (4)
|
50
|
50
|
25-75
|
2,3
|
15,0
|
-40...+40
|
Б/о
|
|
ЦГ 50/50-15-2 (5)
|
50
|
50
|
25-75
|
2,3
|
15,0
|
+40...+100
|
Ж
|
|
ЦГ 50/50-15-3
|
50
|
50
|
25-75
|
2,3
|
15,0
|
+100...+360
|
Ж
|
|
ЦГ 50/50-15-5С
|
50
|
50
|
25-75
|
2,3
|
15,0
|
+40...+100
|
Ж
|
|
ЦГ 50/50-5-6С
|
50
|
50
|
25-75
|
2,3
|
15,0
|
+100...+360
|
Ж
|
|
ЦГ 50/50-11-1 (4)
|
50
|
50
|
25-75
|
2,3
|
11,0
|
-40...+40
|
Б/о
|
|
ЦГ 50/50-11-2 (5)
|
50
|
50
|
25-75
|
2,3
|
11,0
|
+40...+100
|
Ж
|
|
ЦГ 50/50-11- 3 (6)
|
50
|
50
|
25-75
|
2,5
|
11,0
|
+100...+360
|
Ж
|
|
ЦГ 50/50-11-5С
|
50
|
50
|
25-75
|
2,3
|
11,0
|
+40...+100
|
Ж
|
|
Ц 50/50-11-6С
|
50
|
50
|
25-75
|
2,5
|
11,0
|
+100...+360
|
Ж
|
|
ЦГ 50/80-К-18,5М-4Л
|
50
|
80
|
25-75
|
2,2
|
18,5
|
-100...-40
|
Б/о
|
|
ЦГ 50/80-22-4
|
50
|
80
|
25-75
|
2,2
|
22
|
-40...+40
|
Б/о
|
|
ЦГ 50/80-22-5
|
50
|
80
|
25-75
|
2,2
|
22
|
+40...+100
|
Ж
|
|
ЦГ 50/80-22-6
|
50
|
80
|
25-75
|
2,2
|
22
|
+100...+360
|
Ж
|
|
ЦГ 50/125-37-5
|
50
|
125
|
25-75
|
2,2
|
37
|
-40...+100
|
Ж
|
|
ЦГ 100/32-15-1 (4)
|
100
|
32
|
65-140
|
3,5
|
15,0
|
-40...+40
|
Б/о
|
|
ЦГ 100/32-15-2 (5)
|
100
|
32
|
65-140
|
3,5
|
15,0
|
+40...+100
|
Ж
|
|
ЦГ 100/32-15-3 (6)
|
100
|
32
|
65-140
|
3,5
|
15,0
|
+100...+360
|
Ж
|
|
ЦГ 100/32-11-1 (4)
|
100
|
32
|
65-140
|
3,5
|
11,0
|
-40...+40
|
Б/о
|
|
ЦГ 100/32-11-2 (5)
|
100
|
32
|
65-140
|
3,5
|
11,0
|
+40...+100
|
Ж
|
|
ЦГ 100/32-11-3 (6)
|
100
|
32
|
65-140
|
3,5
|
11,0
|
+100...+360
|
Ж
|
|
ЦГ 100/32-11-6С
|
100
|
32
|
65-140
|
3,5
|
11,0
|
+100...+360
|
Ж
|
|
ЦГ 100/50-30-4
|
100
|
50
|
70-140
|
3,8
|
25,0
|
-40...+40
|
Б/о
|
|
ЦГ 100/50-30-5
|
100
|
50
|
70-140
|
3,8
|
25,0
|
+40...+100
|
Ж
|
|
ЦГ 100/50-30-5С
|
100
|
50
|
70-140
|
3,8
|
25,0
|
+40...+100
|
Ж
|
|
ЦГ 100/80-37-5
|
100
|
80
|
65-140
|
3,0
|
37
|
-40...+100
|
Ж
|
|
ЦГ 100/80-37-6
|
100
|
80
|
65-140
|
3,3
|
37
|
+100...+360
|
Ж
|
|
ЦГ 100/125Н-К-55М-4Л
|
100
|
125
|
65-140
|
2,0
|
55,0
|
-70...+30
|
Ж
|
|
ЦГ 100/125-75-5
|
100
|
125
|
65-140
|
3,0
|
75
|
-40...+100
|
Ж
|
|
ЦГ 100/125-75-6
|
100
|
125
|
65-140
|
3,0
|
75
|
+100...+360
|
Ж
|
|
ЦГ 100/200-132-5
|
100
|
200
|
30-150
|
3,0
|
132,0
|
-40...+100
|
Ж
|
|
ЦГ 200/50-37-5
|
200
|
50
|
100-300
|
4,8
|
37,0
|
-40...+100
|
Ж
|
|
ЦГ 200/50-45-5
|
200
|
50
|
100-300
|
4,8
|
45,0
|
-40...+100
|
Ж
|
|
ЦГ 200/80-75-6
|
200
|
80
|
150-250
|
4,5
|
75,0
|
+100...+360
|
Ж
|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Обозначение электронасоса - 1; Номинальная подача, м3/ч; - 2; Напор при номинальной подаче, м - 3; Рабочий интервал подач, м3/ч - 4; Допускаемый кавитационный запас при номинальной подаче, м - 5; Номинальная мощность встроенного двигателя, кВт - 6; Температура перекачиваемой жидкости, °C - 7; Вид охлаждения жидкостное (Ж) или без охлаждения (Б/О) - 8
